SGXJ扭力扳手測試儀

【產品特點】

SGXJ扭力扳手測試儀簡介：SGXJ扭力扳手測試儀是用于校驗各種扭矩扳手的測試儀器。我司扭力扳手測試儀數字式智能儀表采用單片機嵌入式組合設計，硬件擴充性強，軟件平臺靈活，可以擴展開關量輸入、定時、程序順序控制。并由高精度扭矩傳感器和受力支架等共同組...

電話：13916301192

詳細介紹

SGXJ扭力扳手測試儀簡介
SGXJ扭力扳手測試儀是用于校驗各種扭矩扳手的測試儀器。我司扭力扳手測試儀數字式智能儀表采用單片機嵌入式組合設計，硬件擴充性強，軟件平臺靈活，可以擴展開關量輸入、定時、程序順序控制。并由高精度扭矩傳感器和受力支架等共同組成。其測試精確、性能穩定、功能豐富、操作簡便。

扭力扳手測試儀應用
該扭力扳手測試儀是一款性價比很高的測試儀器已廣泛應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業和計量檢測部門。
SGXJ扭力扳手測試儀特點
1. 單窗口2英寸特制高亮LED大顯示，真正的“大眼睛”；
2. 高亮度LED顯示器；實時、峰值模式可隨意切換；
3.人性化設計，報警值設定功能，上下限值的設定；
4.順時針/逆時針扭力方向顯示；
5. 性能穩定,操作簡便。高精度、高分辨率、采樣速度快、全屏顯示；
6. 通訊接口采用RS232C，實現計算機與儀表間完全的數據傳送和控制；
7.能保持最大值扭力，故可以為工具設定精確的扭力；
8.結構部分簡單、堅固，設計原理科學，性能穩定,操作簡便。

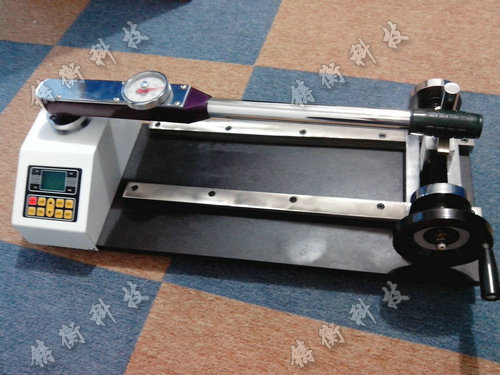

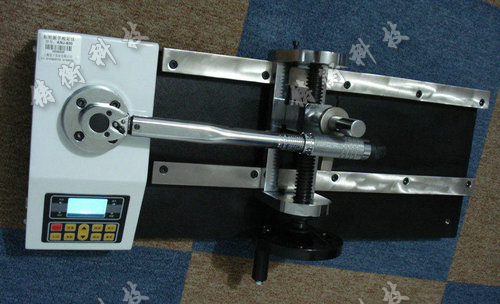

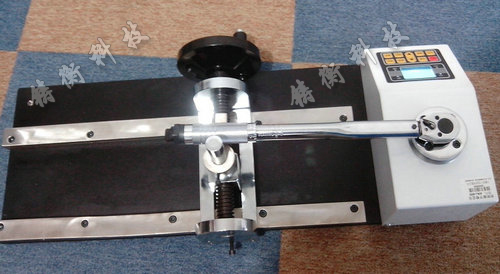

扭力扳手測試儀圖片

三、SGXJ扭力扳手測試儀規格參數

型號 指標		SGXJ-50	SGXJ-100	SGXJ-200	SGXJ-300	SGXJ-500	SGXJ- 1000	SGXJ-2000	SGXJ-3000	SGXJ-5000
最大測量值	N•m	50	100	200	300	500	1000	2000	3000	5000
分度值	N•m	0.001	0.01	0.01	0.01	0.01	0.1	0.1	0.1	0.1
外形尺寸		915mm×420mm×290mm					1145×420×370mm	1705mm×540mm×390mm		2450×650×460mm
被檢長度范圍		150mm～780mm					150mm～1010mm	250mm～1600mm		350mm～2300mm
寬度行程		192mm					223mm	240mm		320mm
高度行程		80mm
精度		±1%
峰值采樣頻率		2000HZ
電源		7.2V 1.2V×6 　鎳氫充電電池組
充電時間		4～6小時
電池連續使用時間		約10小時
電池壽命		≥300次
凈重量		40Kg					52 Kg	65Kg		118Kg
電源適配器		輸入：AC 180~240V 50/60HZ 輸出：DC 12V 1000mA

SGXJ扭力扳手測試儀部件名稱：
1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：液晶顯示窗可設置和顯示扭力值；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差；左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；
五、SGXJ扭力扳手測試儀操作說明
1. 開啟電源開關；
2. 選擇與被測扭矩扳手相匹配的附件，放置于測力傳感頭上；
3. 將被測扭矩扳手放置在工位（測力傳感頭和測試平臺之間）上，可調整高度調節鈕使扭矩扳手保持在水平狀態，調整左右調節鈕以適應扭矩扳手的臂長和測量方向；
4. 旋動手輪加載,在顯示器上可看到扭力值在隨著加載而變化,當扭力值達到或超過設定報警值時,儀器會發出報警聲,同時顯示器上的報警燈會點亮，提醒操作者停止加載；為提高測量的準確度，在接近或估計接近最大值或設定值時，應減緩加載的速度；
5. 逆向旋動手輪,卸下被測扭矩扳手;
6. 如要繼續測試，重復以上步驟，一般建議測量幾次，取平均值；
7. 如測試結束，可取下測試附件，關掉電源，妥善保管好儀器；
8. 如用戶測試的不是扭矩扳手，而是其它工具，可參照以上測試過程進行，必要時需配置專用夾具。

扭力扳手測試儀工作環境
1、操作溫度：-10℃～40℃。
2、操作濕度：≤90%RH。
3、周圍無震動源和無腐蝕性環境。
六、SGXJ扭力扳手測試儀校驗說明
本機的量測部分均經過專門的結構設計，并能在相當長的時間內維持穩定的測量精度。然而為更好地使用該儀器，每年一次的校準檢定是必需的。檢定可在用戶所在地或本公司所在地的計量測試所進行。當儀器穩定良好的狀態不復存在時，可以交給當?shù)氐氖跈?quán)經銷商調整或修理，若故障的修理程度超過了當?shù)氐募夹g(shù)能力，請把儀器發回本公司進行維修處理。
七、SGXJ扭力扳手測試儀售后服務
1﹑自產品購買之日起保修一年,終身維護(只收取成本費):
2、在保質期內，因本公司責任造成檢定儀無法使用時可無償修理。
八、SGXJ扭力扳手測試儀保養及注意事項
1.不可使用超過最大允許負荷的扭力工具，以免損傷儀器；
2.盡管儀器開機即可正常使用,但為確保儀器最佳性能,建議開機先預熱5分鐘；
3. 避免在下列地方使用該儀器；
⑴有水、油或其它液體飛濺的地區；
⑵振動或出現灰塵、熱空氣彌漫的地區；
⑶高濕度地區（合適濕度為：30%-70%）；
⑷高溫地區（合適溫度為：10-40 ºC）；
⑸可能引起功能失靈或精度失真的環境條件。
4. 絕不可用榔頭等帶沖擊性的工具擊打傳感器受力頭；
5. 絕不可量測超過測量范圍最大扭力值120%的負荷；
6.不要擅自拆卸儀器或校驗各種元件，因?yàn)檫@樣會影響儀器的性能；
7.不要把儀器放在高濕度或寒冷的地方，在這些地方儀器內部容易凝結水珠，使功能退化；
8.定期對儀器進行清潔,滑動部分、軸承等部位涂加少量黃油。

扭力扳手測試儀

我司還銷售：30N彈簧拉力測試儀

上一篇：便攜式扭力扳手測試儀

下一篇：指針式扭力扳手測試儀

精品推薦
我們擁有核心技術，具備研發和生產基地，形成了完整的產品體系，隨時為您提供高品質的產品和服務

機械式拉力表0-20T,機械式

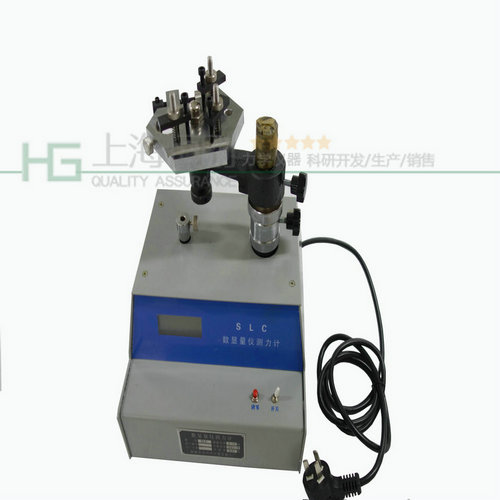

千分表專用數顯量?jī)x測力計

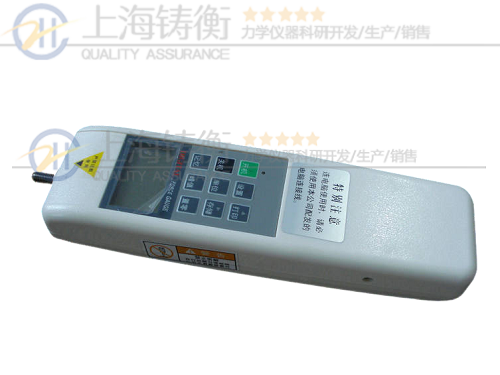

數顯測力計,數據儲存測力

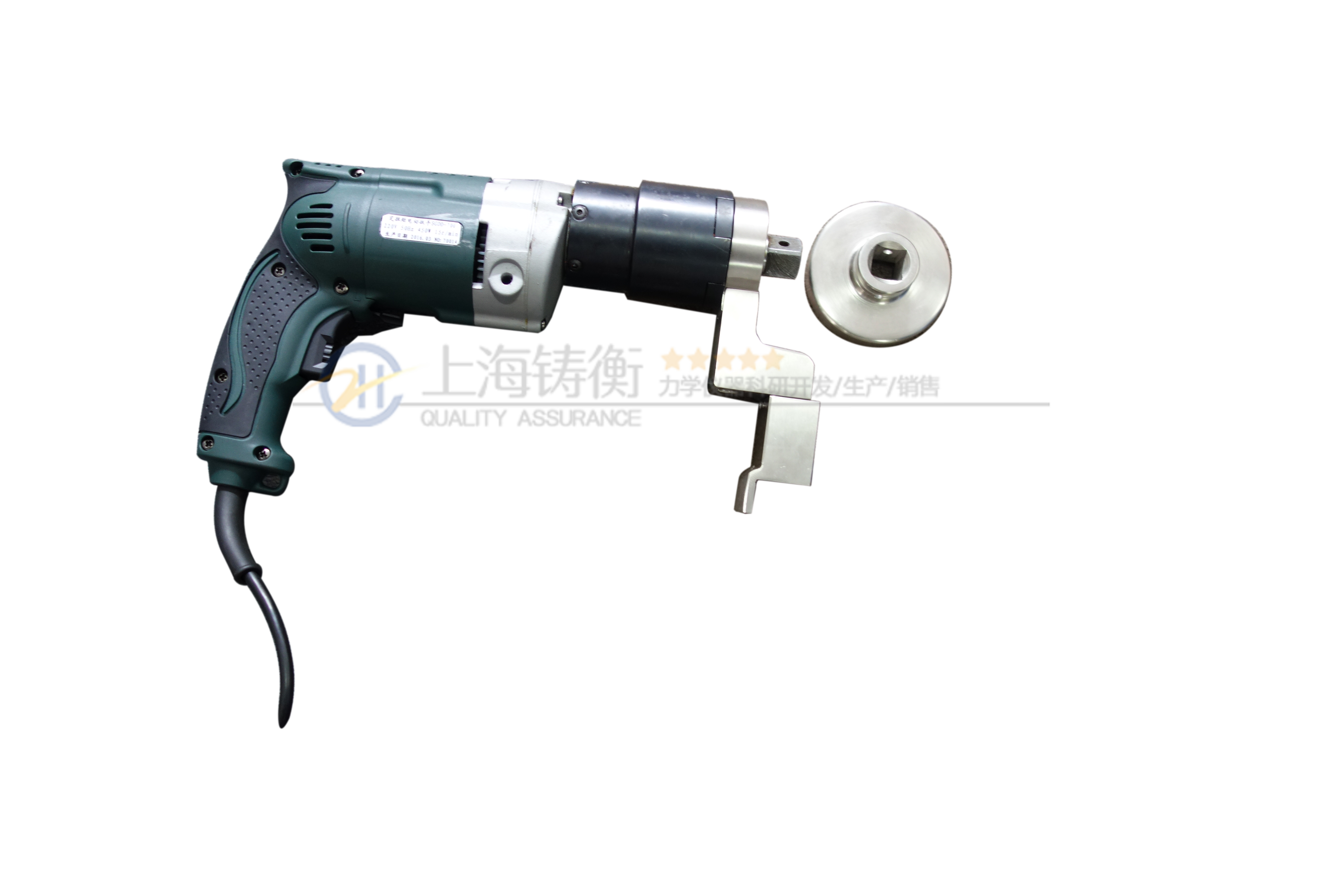

國產電動扭力扳手_M36套筒
