扭力扳手檢定儀技術指標
一、扭力扳手檢定儀簡介要買SGCMY(50-5000N.m)扭力扳手檢定儀。就選上海鑄衡生產的SGCMY系列扭力扳手檢定儀，是一款用于校驗各種扭矩扳手的測試儀器，硬件擴充性強，軟件平臺靈活。由高精度扭矩傳感器和受力支架等共同組成。其扭力扳手檢定儀測試精確、性能穩定、功能豐富、操作簡便。該款扭力扳手檢定儀是一款性價比很高的測試儀器，已廣泛應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業和計
二、扭力扳手檢定儀用途
SGCMY扭力扳手檢定儀是檢定扭矩扳子專用設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。
三、扭力扳手檢定儀功能特點
1、 高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。
4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。
四、扭力扳手檢定儀規格參數
|
型號 指標 |
SGCMY -50 |
SGCMY -100 |
SGCMY-200 |
SGCMY-300 |
SGCMY -500 |
SGCMY - 1000 |
SGCMY-2000 |
SGCMY-3000 |
SGCMY -5000 |
|
|
最大測量值 |
N•m |
50 |
100 |
200 |
300 |
500 |
1000 |
2000 |
3000 |
5000 |
|
分度值 |
N•m |
0.005 |
0.02 |
0.02 |
0.02 |
0.05 |
0.5 |
0.5 |
0.5 |
0.5 |
|
外形尺寸mm |
555×335×235 |
655×335×255 |
915×415×285 |
1145×415×285 |
1820×525×320 |
2450×650×420 |
||||
|
被檢長度范圍mm |
150～450 |
150-500 |
150-700 |
150～780 |
150～1010 |
250～1750 |
350～1900 |
|||
|
寬度行程mm |
100 |
100 |
125 |
144 |
180 |
280 |
370 |
|||
|
高度行程mm |
80 |
|||||||||
|
精度 |
±1% |
|||||||||
|
電源 |
220V電源 |
|||||||||
|
凈重量 |
32Kg |
40Kg |
47Kg |
52 Kg |
65Kg |
118Kg |
||||
五、扭力扳手檢定儀液晶觸摸屏顯示界面圖：
1、中英文切換
2、主界面顯示：
3、曲線和指針顯示界面：
4、數據存儲界面
1、 功能按鍵
a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位
（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。
b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。
c、置零鍵，在實時值狀態下按此鍵可回歸零位。
d、切換鍵，按此鍵進入表盤、曲線顯示界面。
e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。
F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）
2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。
3、承力四方孔：與被檢物的四方測頭連接。

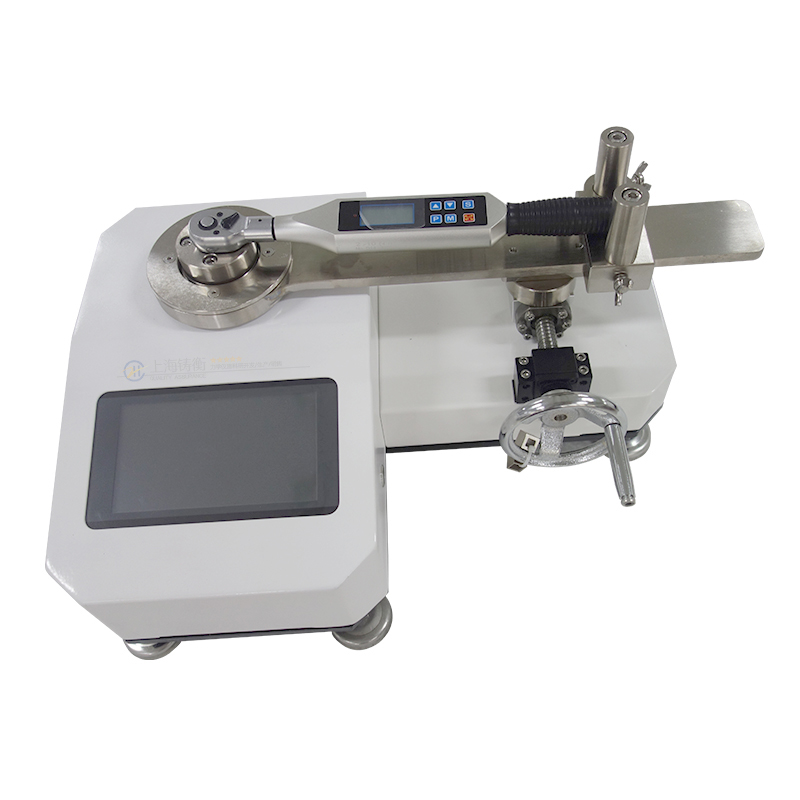

4、被檢物：如表盤扭力扳手、預置式扭力扳手等。
5、手輪：旋動手輪即可進行檢測。

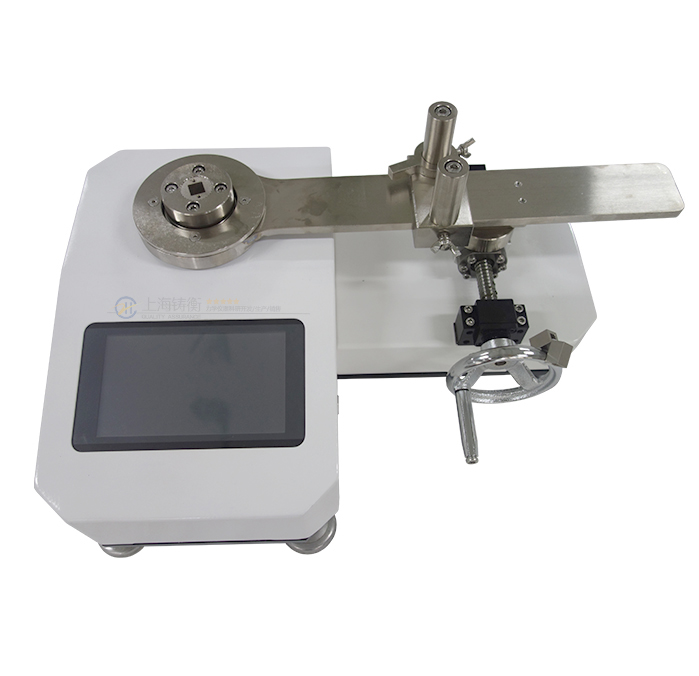

六、扭矩扳手檢定儀部件組成
1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；
七、扭矩扳手檢定儀工作環境
1、操作溫度：-10℃~40℃。
2、操作濕度：≤90%RH、。
3、周圍無震動源和無腐蝕性環境。
八、扭力扳手檢定儀操作步驟
1、插好電源連接線，放入承力四方孔。
2、打開硬開關。
3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。
4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。
5、搖動手輪，開始檢測。
6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。
九、扭力扳手檢定儀承力四方孔尺寸
不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：
十、扭力扳手檢定儀注意事項、保養及維修
1、請勿超負荷測試扭矩，一定要在扭矩測試儀的測試范圍內測試扭矩，否則會損壞儀器，更有可能會造成危險。
2、請勿用重物、利器等尖銳物體敲擊、刮劃顯示屏。
3、請勿在水、油或其他液體濺到的地方使用扭矩測試儀，要將扭矩測試儀存放于陰涼、干燥和沒有振動之處。
4、請勿打開顯示屏后面的蓋子，更不能調校里面的微調電阻。
5、請勿松動扭矩測試頭內的固定螺絲。
6、將電源航空插頭完全插入插座后再使用，插頭松動可能會引起短路而導致電擊或火災。
